電気生理学実験で使用するウオータージャケット
The water jacket used by electrophysiological experiment
| Summary | This is a water jacket that controlled temperature of the solution to use by an electrophysiological experiment. |
|---|---|
| 用途 |
パッチクランプ法等の実験で、灌流液の温度を一定に保つために使用されます。 ジャケット内に希望する温度の水を供給し、灌流液の流れる金属パイプを加熱冷却します。 |
| 特徴 | 小型のためチェンバー直近に設置できます。 |
| 作成方法 |
ジャケット本体と蓋をネジ止めする際には、接合部にシリコンコーキング剤を薄く塗布します。 金属パイプ(SUS φ2.4)を本体に差し込む穴はシリコンコーキングで封止します。 金属パイプを曲げる際には、パイプを予め熱して焼き鈍しを行います。 |
| 注意点 | 金属パイプのターン数を増やすことで、熱交換の効率を上げられますが、灌流液のデッドボリュームも増加します。 |

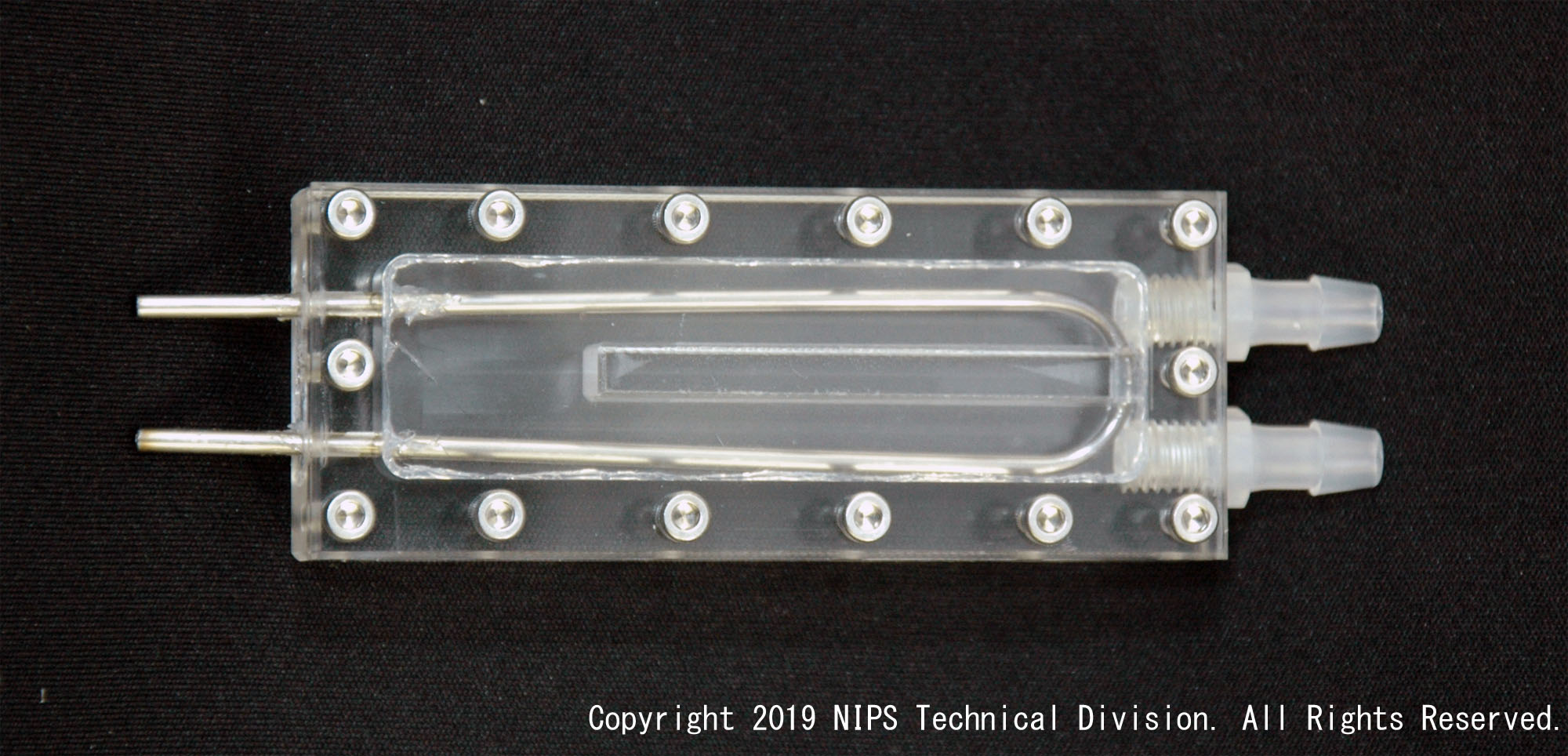

| ダウンロード | 図面、 完成品写真1、 完成品写真2、 完成品写真3 |
