USB制御 8chタイマー
8 channel Programmable timer

Summary |
This is the timer that the control of 8ch(AC100V) is possible by the setting from a computer. I use USB-IO2.0 and SSR kit made by AKIZUKI DENSHI TSUSHO CO.,LTD. The control program is written in EXCELL & VBA. |
---|---|
用途 | コンピュータからの設定で、AC100V 8chの制御が可能なタイマー。 |
特徴 |
タイマーの設定は、マウス操作で容易に可能。 プログラムは、EXCELLとVBAで書かれているので、自由に変更が可能。 |
使用機器 |
USBインターフェースには、秋月電子の「USB接続デジタル入出力モジュール USB-IO2.0(AKI)」を使用。 AC100VのON/OFFには、秋月電子の「ソリッド・ステート・リレー(SSR)キット 35Aタイプ」を使用。 |
使用法 |
制御プログラムをインストールし、タイマー条件を設定。 インストールおよび使用方法は、マニュアル参照。 |
使用に関する制限 |
USB-IO2.0およびSSR kit に関する権利は、秋月電子に帰属します。 ドライバーおよびテストプログラムは、USB-IO2.0を購入すると添付されます。 タイマーの制御プログラムは著作権を放棄し、使用において発生するあらゆる損害等について、一切を免責とさせていただきます。 |
ダウンロード |

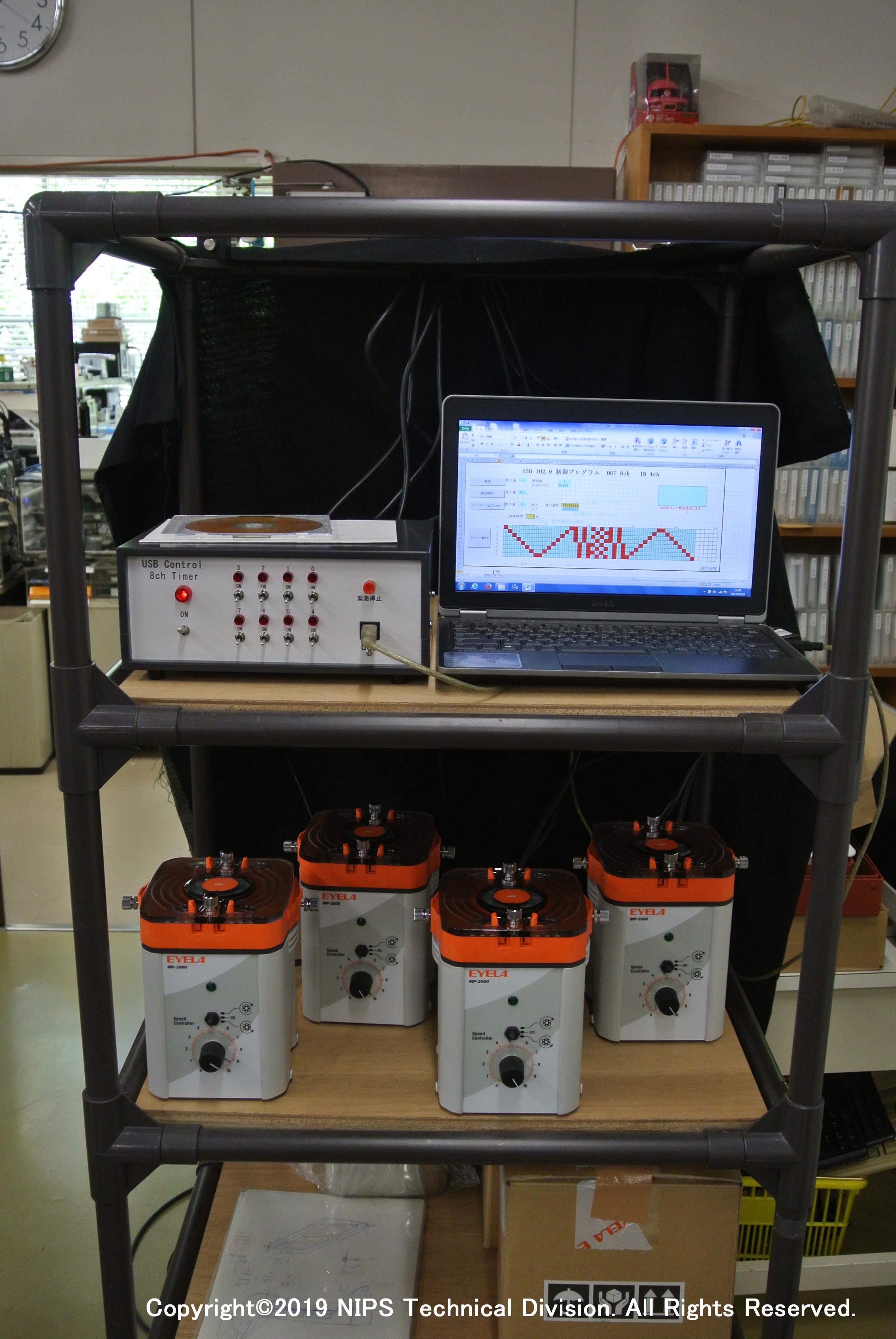

USB_Timer.xls : タイマー制御プログラム マニュアル : インストールおよびプログラム使用マニュアル 図面1 : ケース加工図1 図面2 : ケース加工図2 図面3 : 回路図 使用風景 : ペリスタ-ポンプ4台を制御している様子 |
