マウス用ガス麻酔マスク
The Anesthesia Mask as a mouse
| Summary |
When gas anesthetizes a mouse, I use this mask. The anesthetic gas passes the tip of nose of the mouse. I made this mask with 3D printer. |
|---|---|
| 用途 | マウスのガス麻酔時に使用する |
| 特徴 | ３Dプリンターで作成するため、機械工作が出来なくても作成が可能 |
| 使用機器 | STL形式のデータを受け取れる3Dプリンター |
| 作成方法 |
二つのパーツを３Dプリンターで作製する。 本体側にM3のネジ穴１個とM6のネジ穴2個を加工する。 M3ネジ穴に前歯保持具を固定するM3ネジを取り付ける。 M6ネジ穴にチューブ固定用のコネクターを取り付ける。 (コネクターは、アラムミニハーフコネクタのMHS30M6を使用) |
| 使用に関する注意点 |

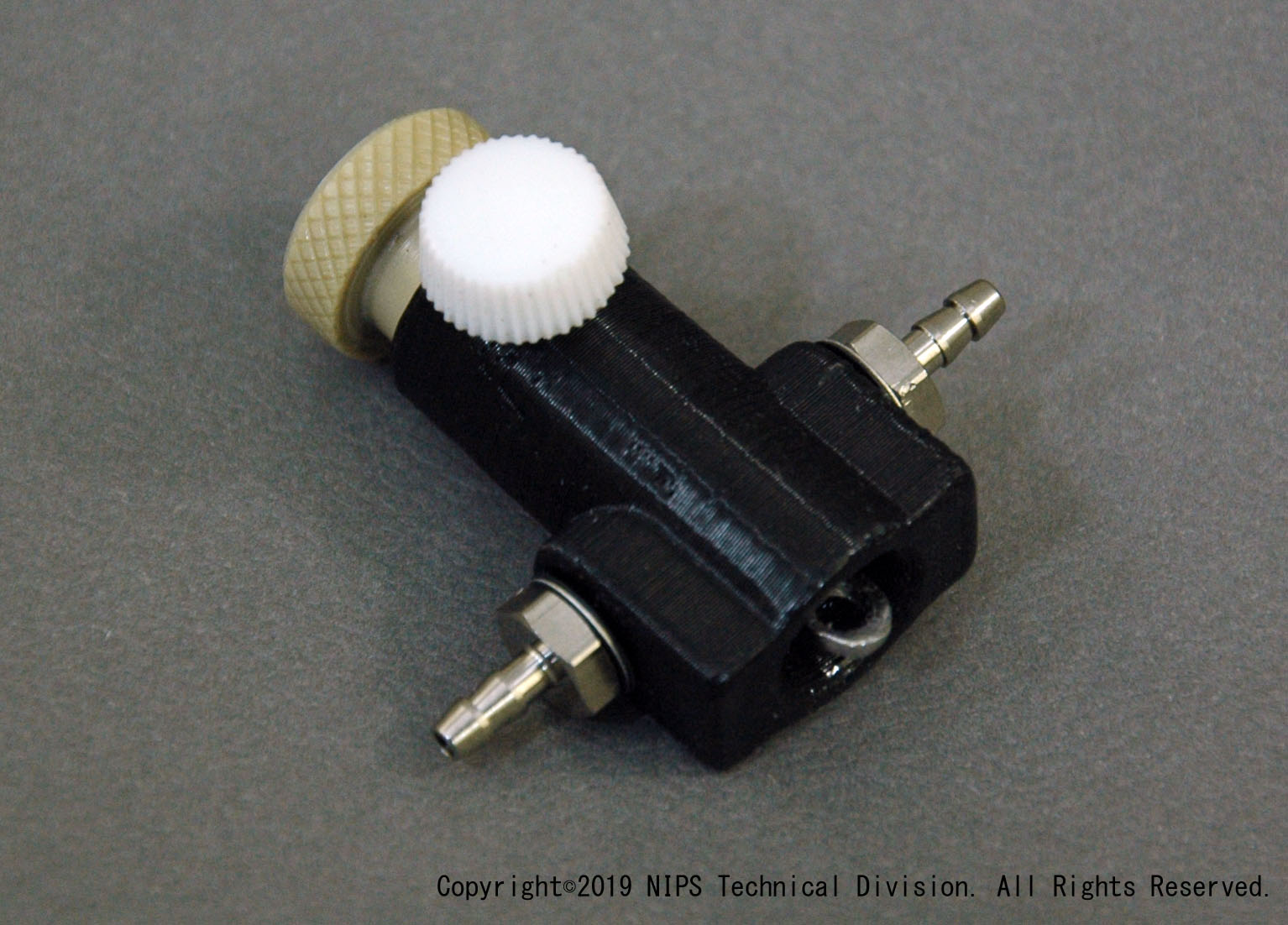

麻酔時には、吸収缶を使用し、麻酔ガスが周辺環境へ漏れないようにすること。 機械工作が可能であれば、図面1の前歯保持具を作ると良い。(マスク本体2 参照) |
| ダウンロード |

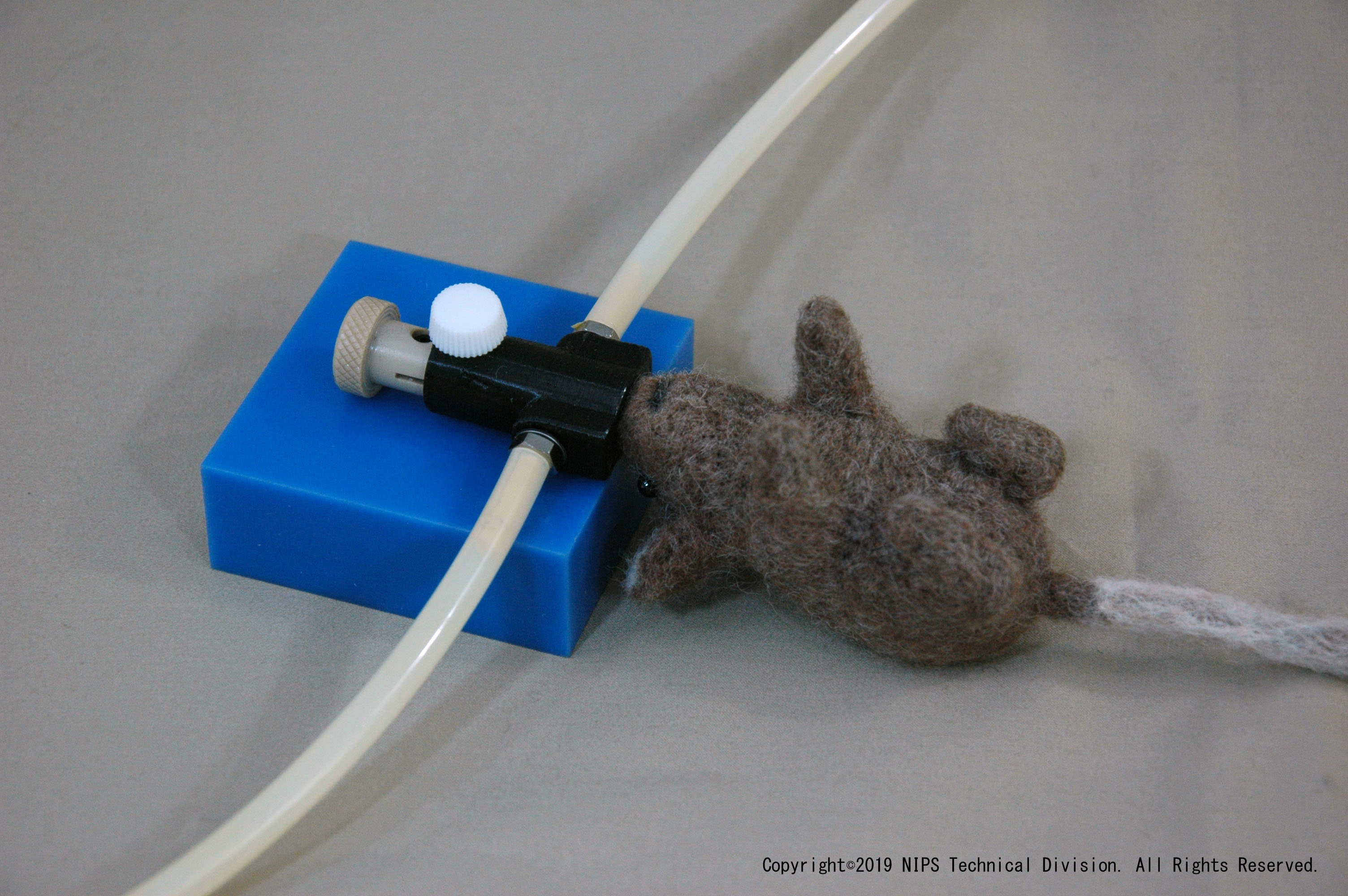

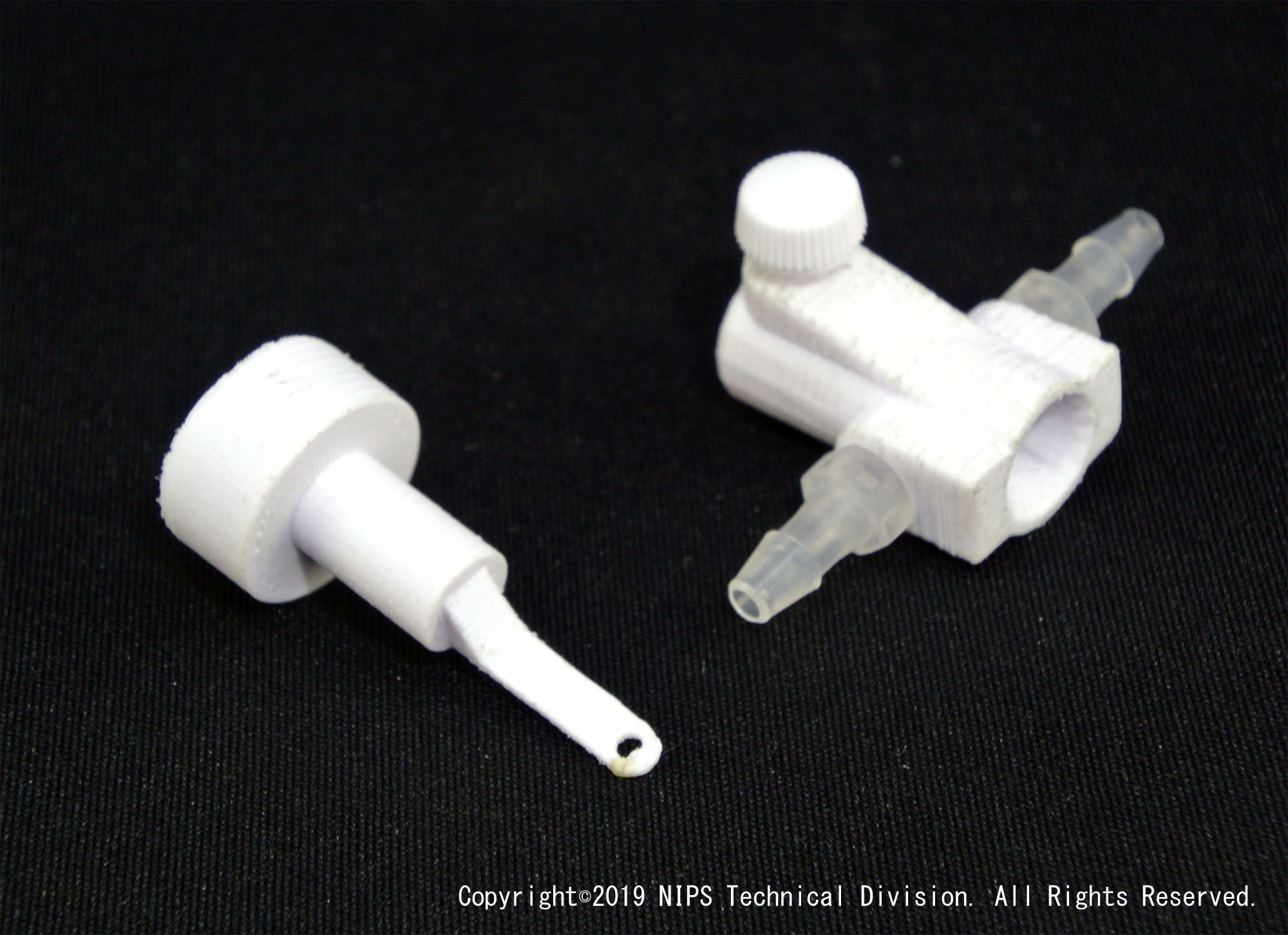

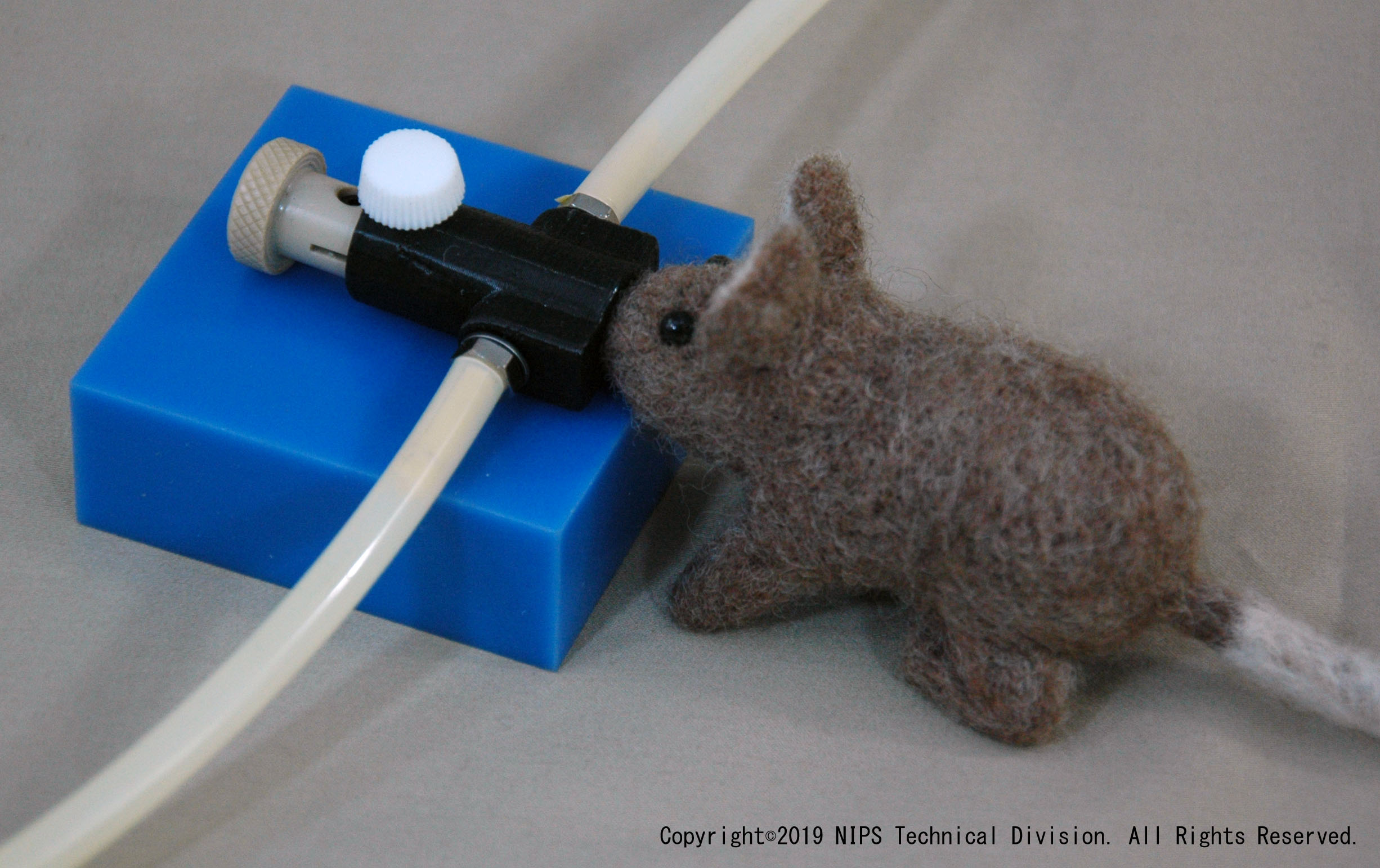

麻酔マスク.stl : マスク本体、 前歯保持具.stl : 前歯を引っかけ、顔が外れないようにする治具、 図面1 : 機械工作で作製する前歯保持具、 マスク本体1、 マスク本体2、 使用風景1、 使用風景2 |
