光合成活性測定のための恒温ガスチェンバー

The chamber which evaluates photosynthesis activity
Summary I can perform the measurement of the photosynthesis activity when I use this chamber.
The measurement can perform many samples quickly at the same time.
用途 複数の試料測定室内の所定のガスの濃度に関する情報を同時に測定する測定
特に、植物の光合成活性のスクリーニングに有用
特徴および測定原理 測定用ブロックの試料測定室となる複数の凹部内を一斉に任意のガスで置換しさらに複数の栓部材を用いて複数の凹部を個別に密閉することができる。 例えば測定試料として植物、藻類、これらの細胞（培養細胞を含む）等の光合成活性を測定する場合には、測定用ブロックの全ての凹部内を一斉にＣＯ２含有ガスで置換することができるとともに、全ての凹部を同時に個別に密閉することができる。 よって、各凹部内で例えば測定試料の光合成により発生する酸素の濃度に関する情報（凹部内の酸素濃度、又は、凹部内の溶液に溶存する酸素濃度に基づき変化するｐＨ等）を測定することで、複数の測定試料の光合成活性を同時に測定することができる。 これにより、特に測定試料が多数の場合に効率よく測定可能であり、測定時間を大幅に短縮することができる。
使用機器 Loligo® Systems製 Microplate reader set
使用法

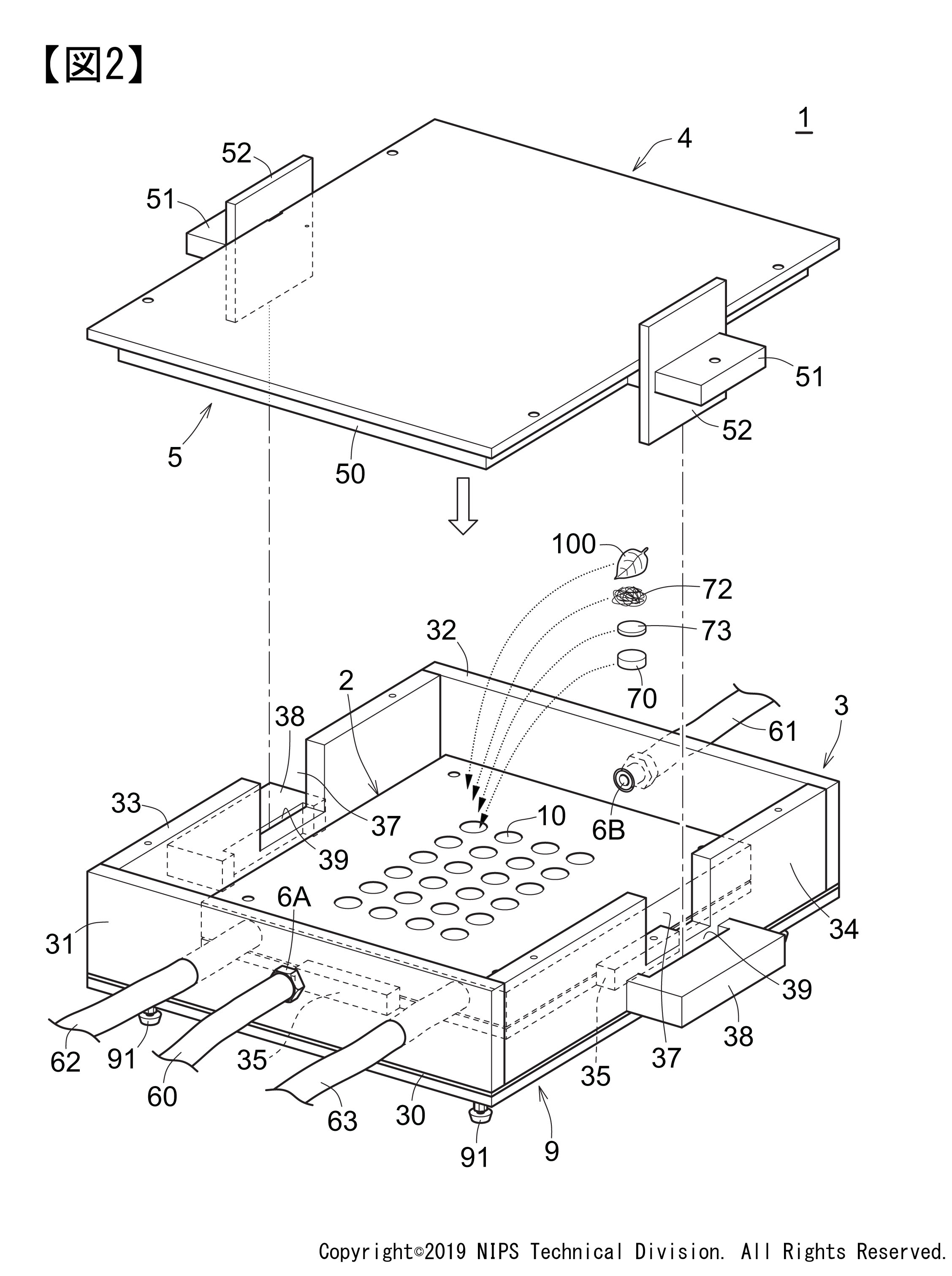

  1. 図2に示すように、チャンバー本体３内に測定用ブロック２を収容した状態で、測定用ブロック２の各凹部１０の底に蛍光式酸素センサー７０をセットする。
  2. 測定用ブロック２の各凹部１０内の蛍光式酸素センサー７０上に、遮光シート７３及び／又は通気性の緩衝材７２を載せた状態で、測定試料１００として葉の一部をセットする。

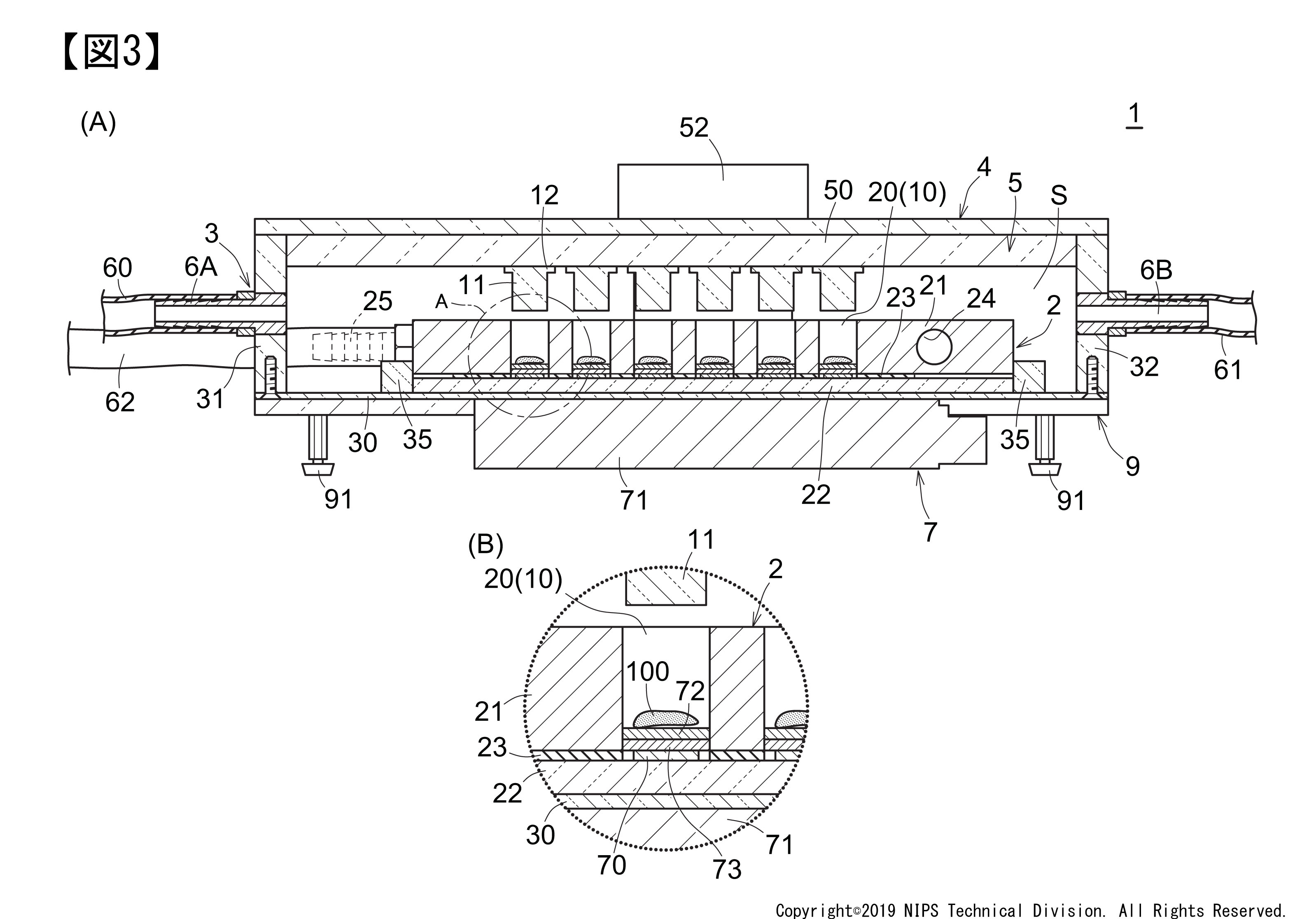

  3. 図2及び図3に示すように、内蓋５をチャンバー蓋４の下面に固定した状態で、チャンバー蓋４をチャンバー本体３の上部開口に覆い被せる。これにより、チャンバー本体３内の空間Ｓが閉鎖される。
  4. ガス導入口６ＡよりＣＯ２含有ガスをチャンバー本体３内に導入することで、測定用ブロック２の全ての凹部１０内がＣＯ２含有ガスにより一斉に置換される。

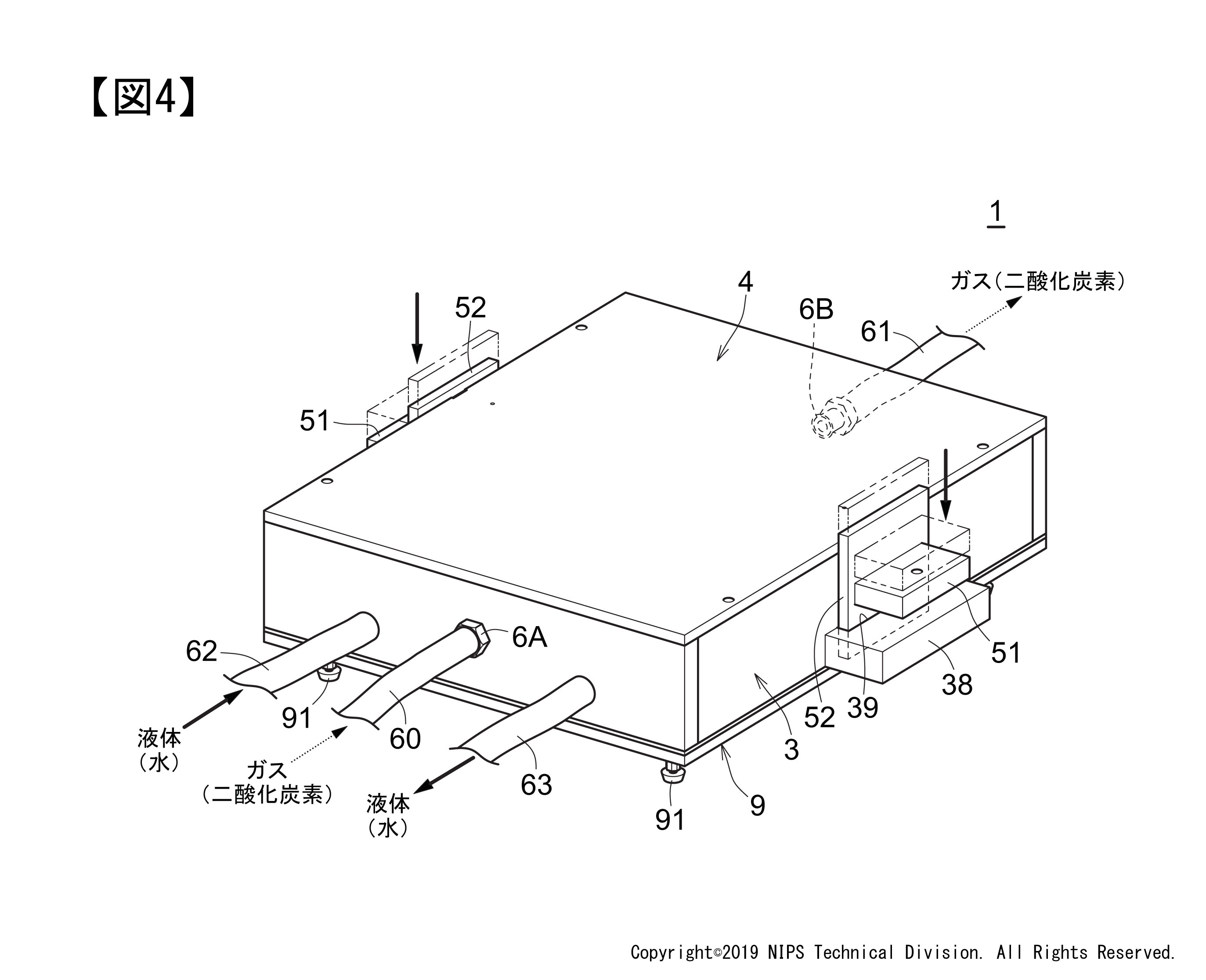

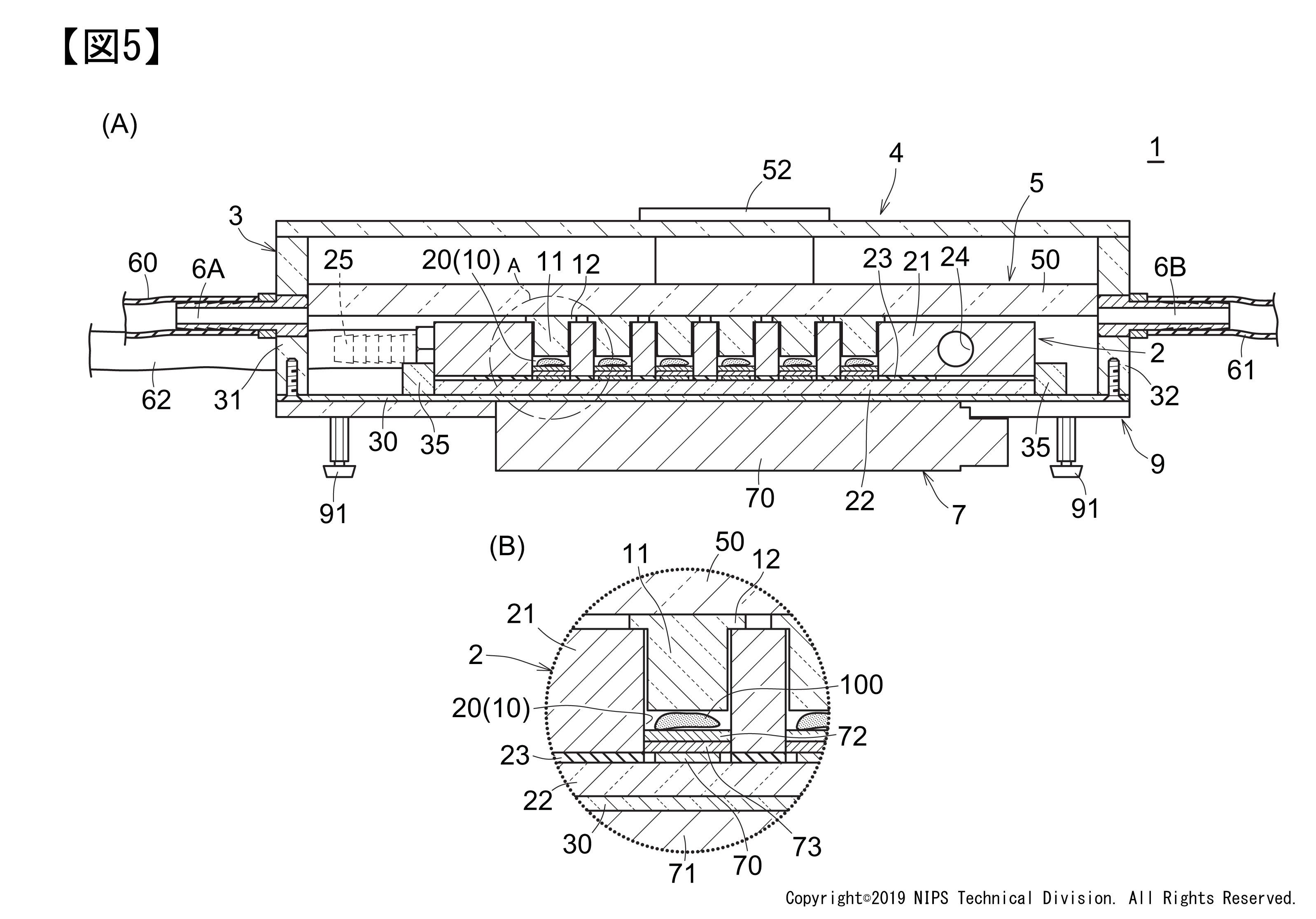

  5. 図4及び図5に示すように、内蓋５とチャンバー蓋４との固定を外し、内蓋５をチャンバー本体３に対して下方へスライド移動させることで、複数の栓部材１１により測定用ブロック２の複数の凹部１０の開口を塞ぐ。

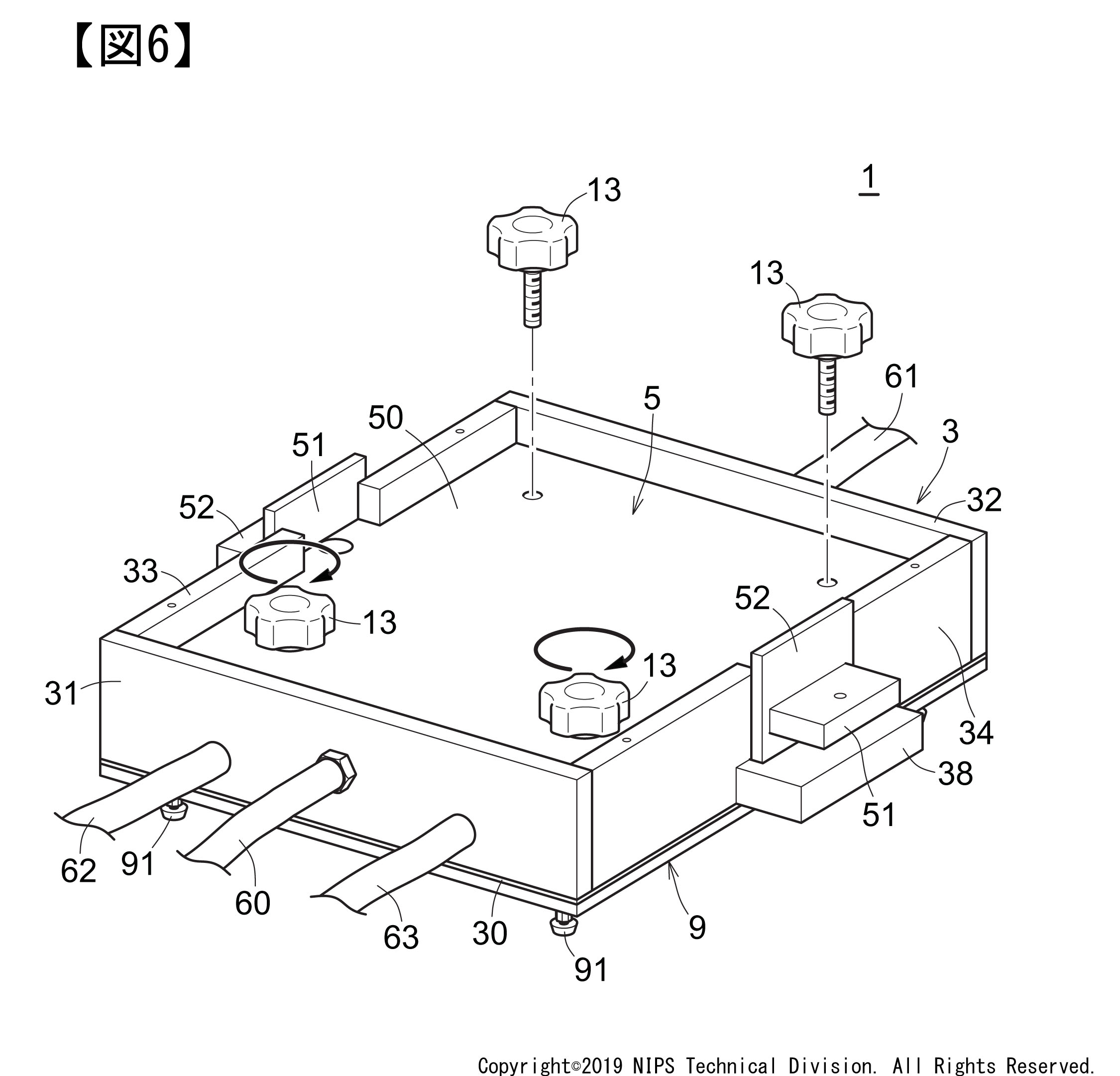

  6. チャンバー蓋４をチャンバー本体３から取り外し、図6に示すように、ネジ１３等を用いて内蓋５を測定用ブロック２に固定することで、測定用ブロック２の全ての凹部１０が強固に密閉される。

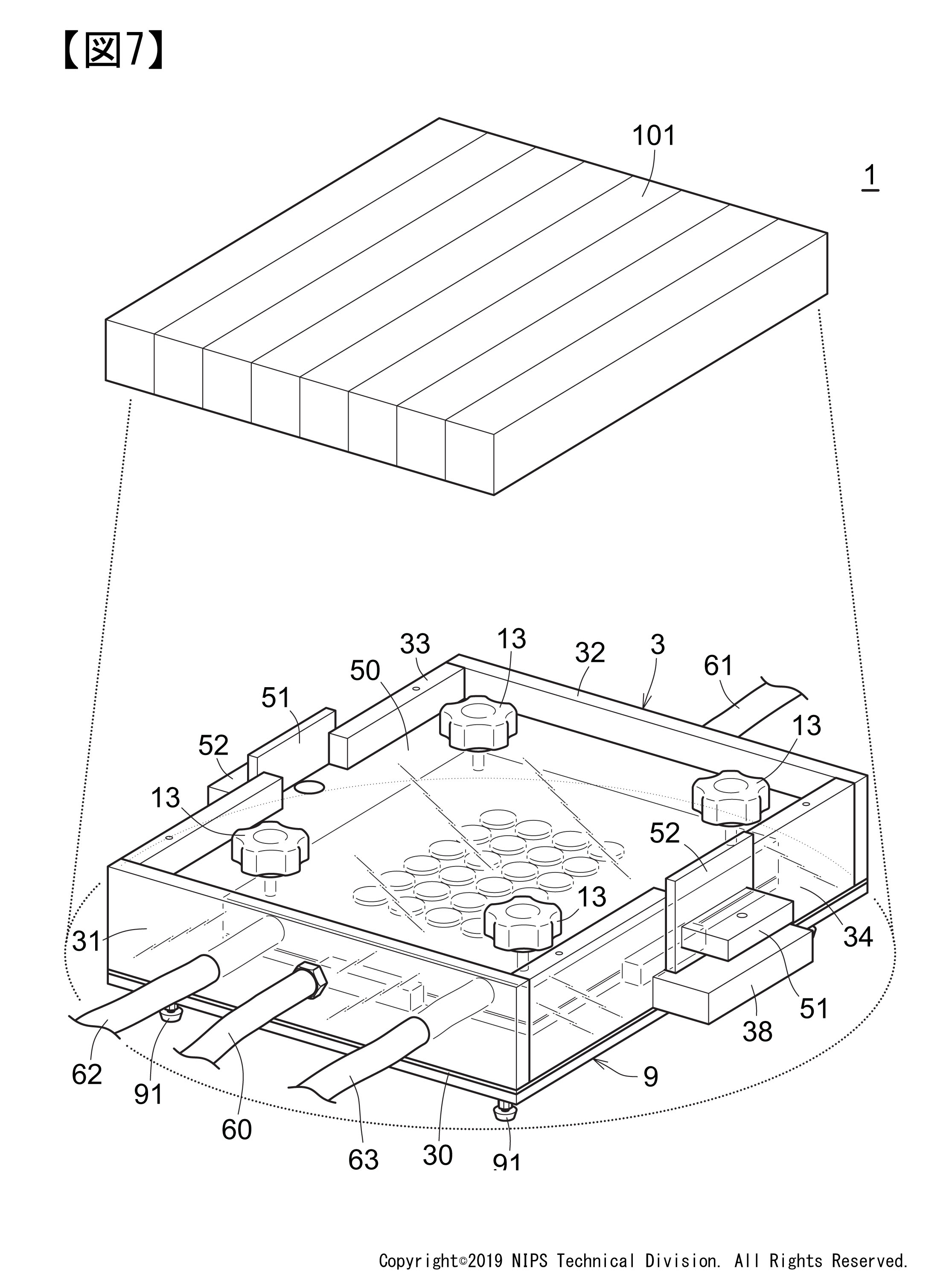

  7. 測定用ブロック２が植物の光合成に最適な温度となるよう流路２４に所定温度の水を流しながら、図7に示すように、測定用ブロック２の上方から光照射器１０１により全ての凹部１０内に光を照射し酸素濃度の変化を計測する。
使用に関する制限 特になし
ダウンロード 図面1、 図面2、 図面3、 図面4、 図面5、 図面6、 図面7、

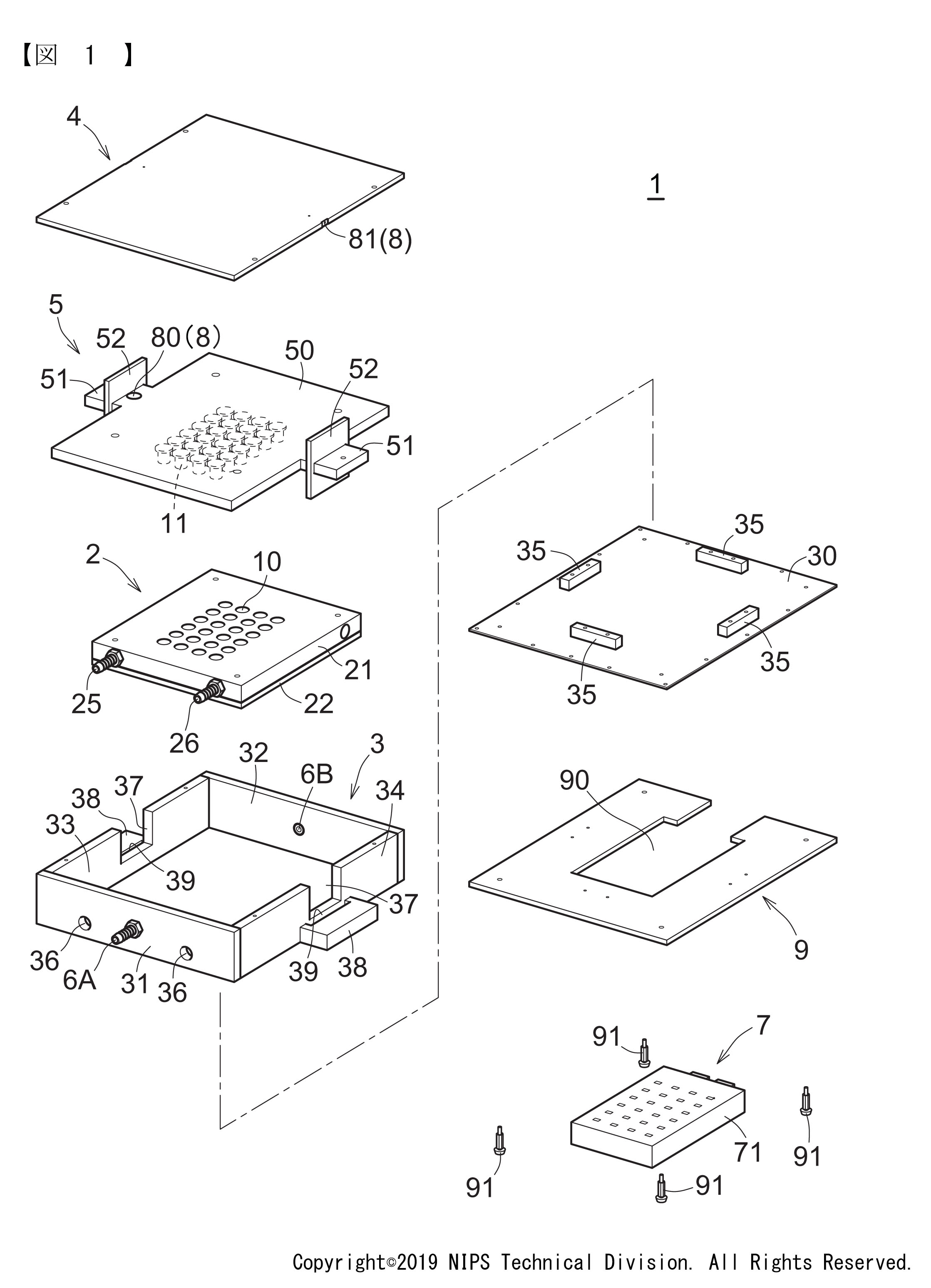

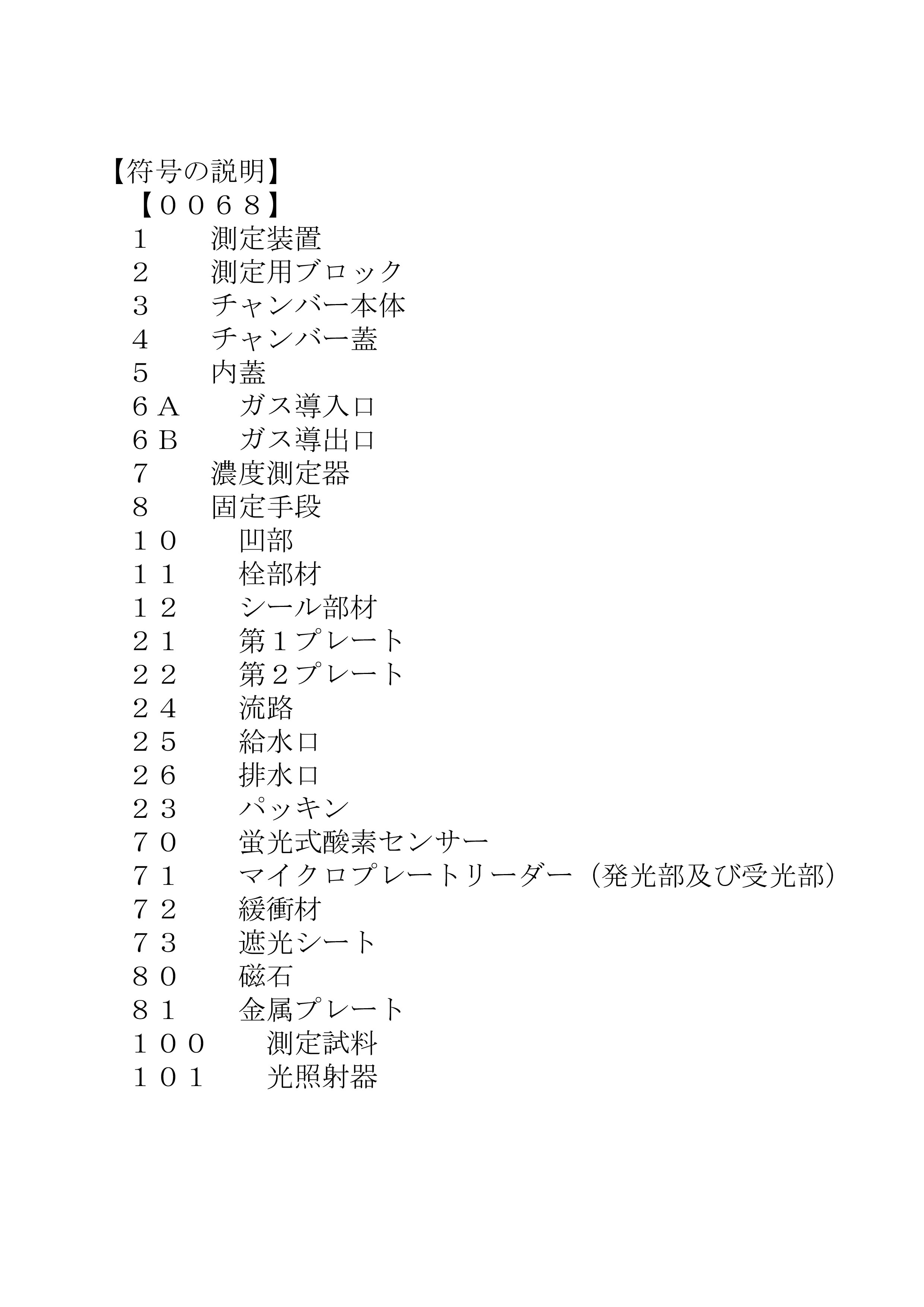

図1、 図2、 図3、 図4、 図5、 図6、 図7、 符号説明
参考資料 試験例、

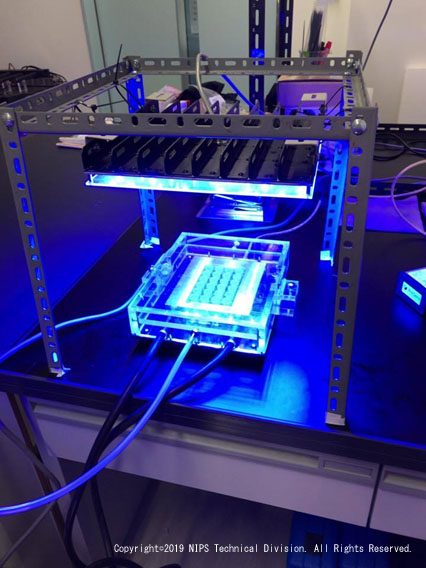

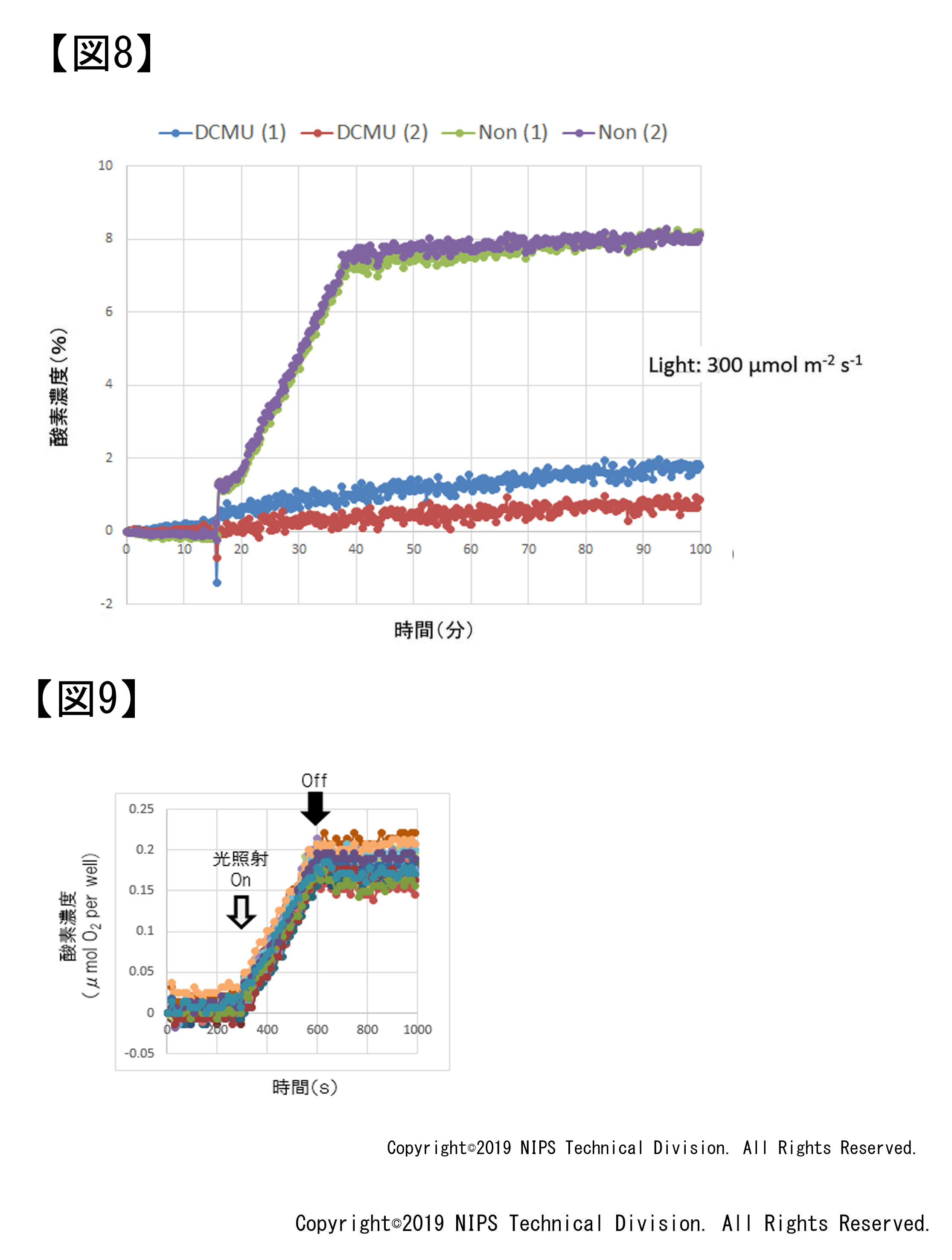

図8,9、 使用風景
その他 特許出願中
